您現在的位置:首頁 > 產品中心 > TDFP-2 綜合驗光儀檢測裝置

TDFP-2 綜合驗光儀檢測裝置

分享到:

TDFP-2 綜合驗光儀檢測裝置

1、測量原理

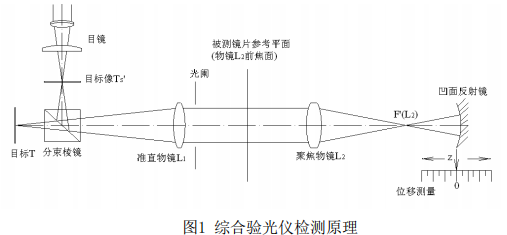

綜合驗光儀檢測裝置是用來檢測綜合驗光儀后頂焦度的儀器,其測量原理是ISO 10341推薦方法。如圖1所示,目標分劃板T位于準直物鏡L1焦平面上,物鏡L1和目鏡構成一個望遠鏡。當光路中不放綜合驗光儀(或被測綜合驗光儀后頂焦度為0m-1)時,目標分劃板T經分束棱鏡、物鏡L1后成像于無窮遠,平行光再經物鏡L2成像于其像方焦點上,此時凹面反射鏡曲率中心與物鏡L2像方焦點重合,光線沿原路返回,再依次經過聚焦物鏡L2、準直物鏡L、分束棱鏡反射后,進入目鏡系統。通過目鏡可以清晰地看到目標分劃板T的成像Ts′。當光路中放入被測綜合驗光儀且被測后頂焦度度數不為0m-1時,此時通過物鏡L2后的成像不再位于凹面反射鏡曲率中心,則需將凹面反射鏡沿光軸方向移動一段距離z后才可以再次在目鏡中看到目標分劃板的清晰成像Ts。

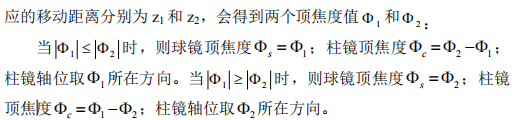

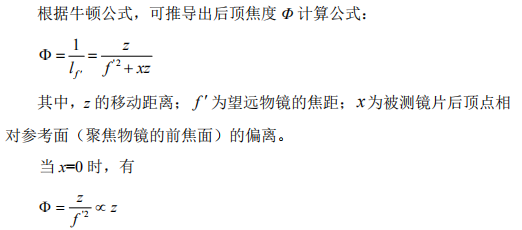

即被測鏡片的后頂焦度與像方分劃板相對零點的軸向位移 z 成正比。根據測得的 z ,可獲得被測鏡片的后頂焦度。當被測綜合驗光儀中是柱鏡鏡片,或者是球鏡片和柱鏡片組合鏡片時,此時沿軸向移動凹面反射鏡會先后兩次獲得目標 T 的自準直像,設對
與傳統的清晰度法相比,本方法的大特點是采用了自準直縱向調焦原理,所以定焦靈敏度有一倍的提高。但是帶來的問題是光路自準直同樣將光學系統像差放大了一倍,因此在測量過程中難免會遇到組合系統的像差較大,成像不清晰的情況,這屬于正?,F象。
2、結構與組成綜合驗光儀檢測裝置主要由照明部、軸位驅動及測量部、望遠系統、CCD 光電接收部、球面反射鏡驅動部及其位移測量部組成。球面反射鏡被固定在直線軸承上作直線運動,并與位移傳感器連接,其位移數據傳入計算機系統接受處理和計算;系統采用單色 LED(中心波長 546nm)照明,照明后的分劃板安裝在軸系上并與角度編碼器連接,十字線分劃板的24角度通過角度編碼器測量后傳入計算機中。
3、技術指標
(1)測量波長范圍:綠色汞線(λe=546.07nm)。
(2)頂焦度測量范圍:-20m-1~+20m-1(實際測量范圍優于-20m-1~
+20m-1,滿足規程要求)。
(3)擴展不確定度:U=(0.04~0.08)m-1 (k=2)。
